안녕하세요. 오늘은 서울 용산구 용문동 7-6 현장에서 진행한 천장형 시스템에어컨 배관 선시공 작업 사례를 소개해드립니다.

리모델링 5층 건물로, 각 층별 냉난방 시스템 구성이 다르게 적용되어 세심한 설계와 깔끔한 시공이 중요했던 현장이었습니다.



• 위치: 서울 용산구 용문동 7-6

• 건물: 5층 리모델링 건물

• 작업 내용: 천장형 시스템에어컨 배관시공

🏢 층별 설치 계획

• 1층 ~ 4층: 삼성 싱글 4WAY 냉난방기 30평형 (삼상) 각 1대

• 5층: 삼성 싱글 4WAY 냉난방기 18평형 (단상) 1대, 삼성 싱글 4WAY 냉난방기 15평형 (단상) 1대

이번 현장은 모든 층에 천장형 4WAY 타입이 적용되며, 특히 5층은 단상 전기를 사용하는 구조로 설계되어 배관 및 전기 라인 분리가 중요한 포인트였습니다.

🔧 배관작업 과정
1. 도면 확인 및 배관 동선 체크

시공 전, 각 층별 도면을 기반으로 실내기 위치와 실외기 연결 동선을 꼼꼼하게 확인합니다. 불필요한 꺾임 없이 효율적인 배관 경로를 확보하는 것이 핵심입니다.

2. 냉매 배관 설치

고효율 냉방 성능을 유지하기 위해 규격에 맞는 동관을 사용하여 배관을 시공합니다. 용접 부위는 누설 방지를 위해 정밀하게 작업합니다.

3. 드레인 배관 작업

응축수 배출을 위한 드레인 배관은 자연배수가 원활하도록 기울기를 정확히 확보하여 시공합니다.

4. 보온 작업

냉매 배관에는 결로 방지를 위해 보온재를 꼼꼼히 감싸주어야 합니다. 마감 품질이 전체 시공 완성도를 좌우합니다.

5. 전기 배선 준비 (삼상 / 단상 구분)

1~4층은 삼상, 5층은 단상으로 구분되어 각각에 맞는 전기 배선 준비를 진행합니다.

6. 실내기 설치 위치 확보

천장 마감 전에 실내기 설치 위치를 정확히 확보하고, 추후 설치가 용이하도록 작업합니다.

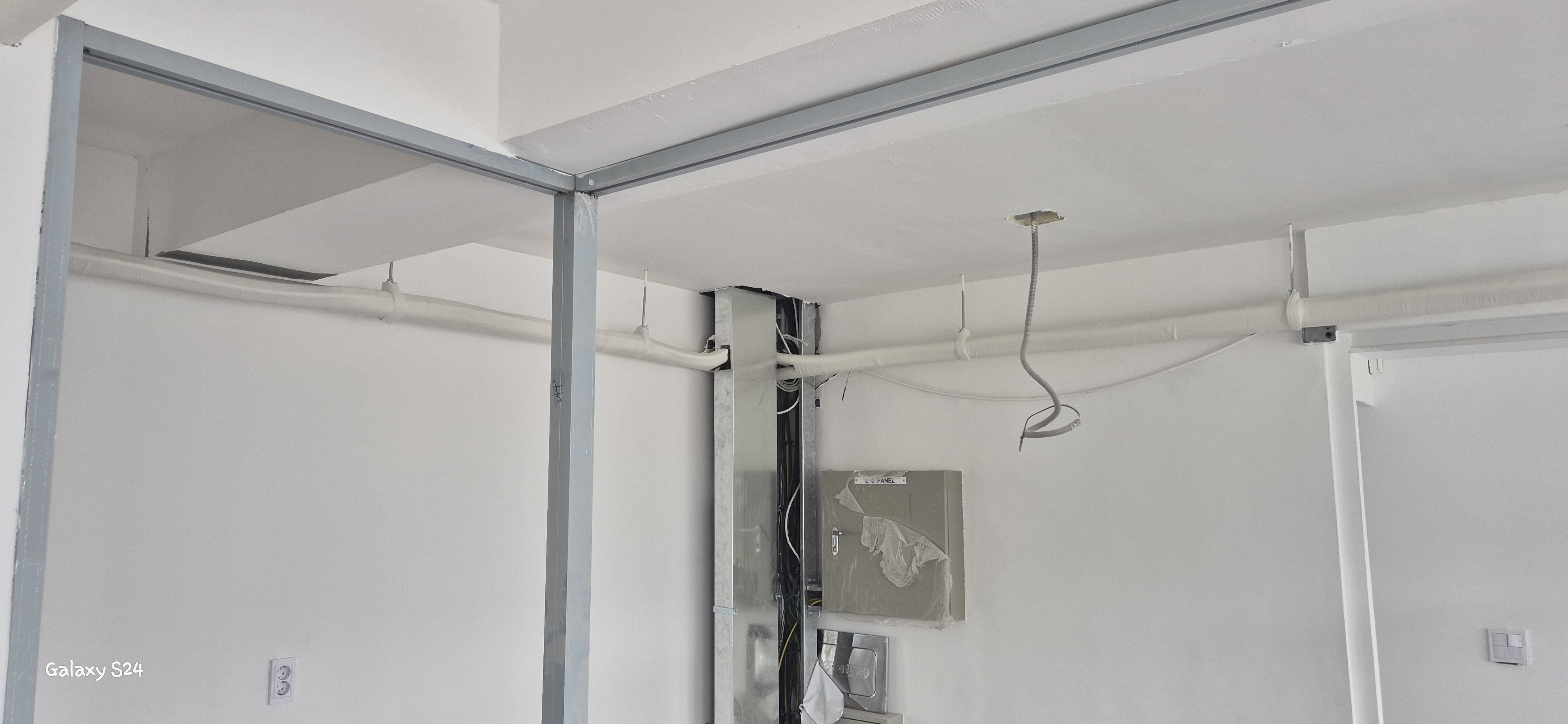

1일차 : 배관작업

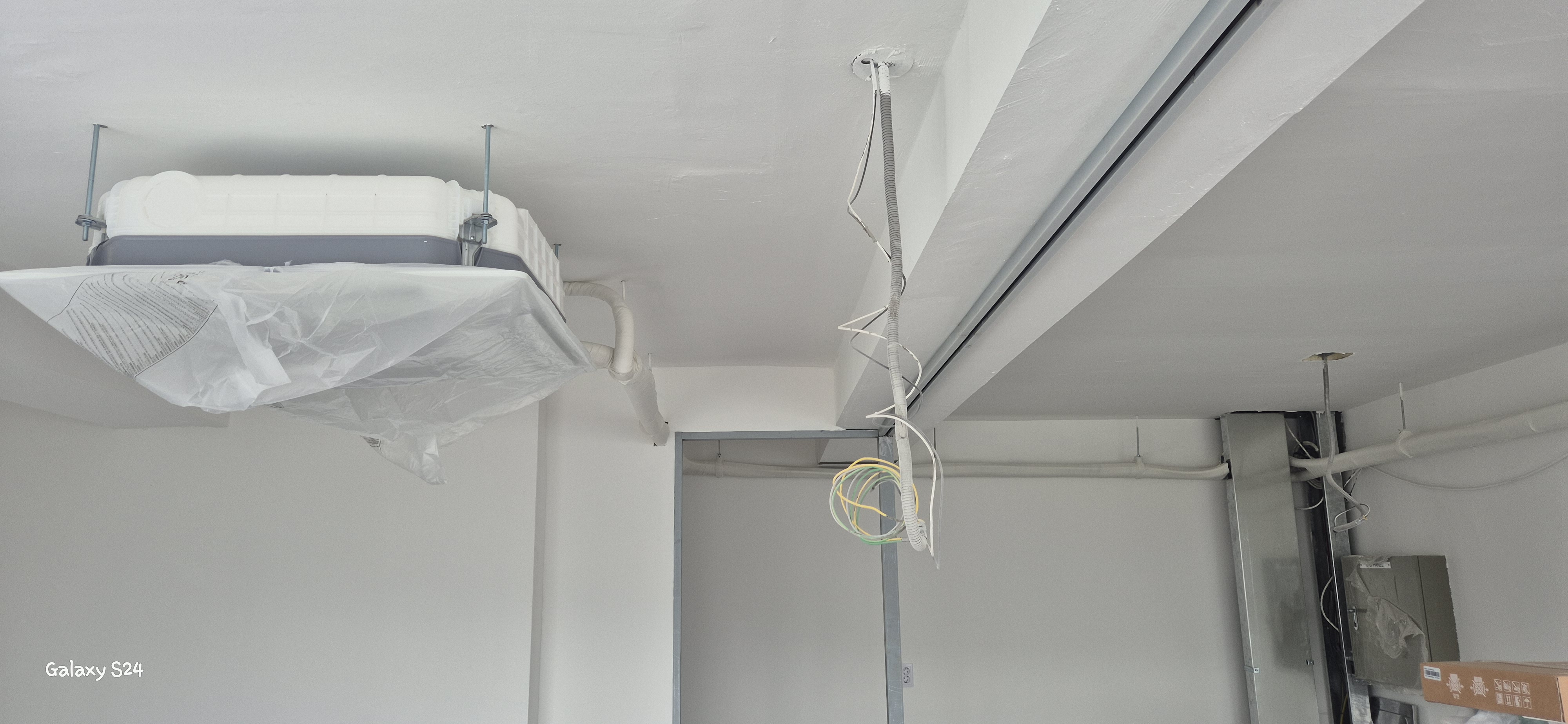

2일차 : 실내기 설치 작업 사진





실외기 설치 및 시운전은 추후 진행예정입니다.
